系统简介
作为在城市交通的关键点——道路交叉口，往往由于汇聚了多个方向的交通流量，加上机动车等待红灯的时间损失、机非混行等因素，成为城市路网中交通拥堵发生的重要“堵点”。而车辆闯红灯，逆行，超速等违法现象，更是成为引发道路交通事故的主要诱因，严重的威胁着出行者的生命财产安全及道路通行秩序。
基于行业现状，海康威视闯红灯自动记录系统以GA/T 496–2014《闯红灯自动记录系统通用技术条件》标准的功能和技术要求作为方案设计依据，在系统设计方面，将车辆视频检测、违章判断、图片抓拍、车牌识别、数据存储、在线存储集成于一体化抓拍单元当中，提升整个系统的集成度和稳定性及性价比，实现电子警察从“组合式系统”向“一体化集成系统”的转变。
在应用设计方面，将道路监控、治安卡口、交通参数采集等功能注入电子警察系统，丰富其功能。增加了提供实时视频图像和高清视频录像；自动获取车辆号牌、车型、行驶方向等信息及参数并与黑名单数据库联网比对报警，自动监测黑名单车辆的行径路线；自动获取路口、路段车流量、饱和度、占有率等交通参数，向交通信号控制系统提供实时交通数据，参与灯控路口的绿信比调整、绿波带参数调整，向交通智能诱导系统提供实时交通数据，参与区域交通诱导；向手机或警务通等智能终端推送文字信息或图文信息等功能，实现路面警力的调度与指挥。

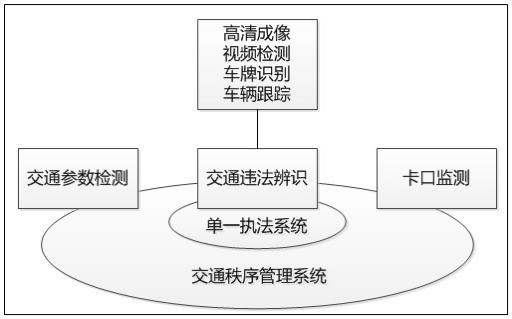

图1. 系统实现交通秩序综合管理
系统架构

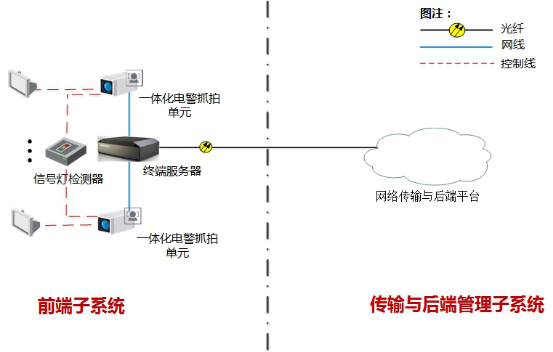

图1. 系统结构示意图
高清电子警察系统由前端子系统、传输与后端管理子系统两部分组成，实现对路口机动车闯红灯、逆行、压线、不按所需行进方向驶入导向车道、不按规定车道行驶等交通违法行为的自动抓拍、记录、传输和处理，同时系统还兼具卡口功能，能够实时记录通行车辆信息。
1）前端子系统
主要由一体化电子警察抓拍单元、补光单元、信号灯检测单元、终端服务器等相关组件构成，采用IP方式传输，完成前端数据的采集、分析、处理、存储与上传。
2）传输与后端管理子系统
传输部分：负责完成数据、图片、视频的传输与交换。建设视频专网，其中路口局域网主要由点到点裸光纤、光纤收发器组成；中心网络主要由接入层交换机以及核心交换机组成。
后端管理部分：由中心管理平台和存储系统组成，中心管理平台由管理服务器、应用服务器、Web服务器、图片服务器、录像管理服务器和数据库服务器等平台软件模块搭载的服务器组成，实现对辖区内相关数据的汇聚、处理、存储、应用、管理与共享。
2、 功能介绍
系统具备闯红灯违法抓怕、卡口监测记录、人脸卡口、车辆牌照自动识别、背向车型识别、智能补光、前端备份存储、车辆稽查布控、高清录像、数据断点续传、时间校准、图像防篡改、网络远程维护等功能。
1、 系统介绍
随着社会经济的发展和人民生活水平的提高，城市机动车保有量迅猛增长，快速增长的停车需求与停车场地的供给不相适应，停车供需矛盾日益突出；同时因为机动车驾驶人的交通安全意识淡薄，机动车违法停车已成为城市顽疾，每年因违法停车造成的交通拥堵、汽车追尾等情况数以百万计，严重影响着城市的整体交通环境，而且会造成人民群众人身财产的损失。如何规范驾驶员的开车行为，对违反停车的行为及时准确的进行取证查处，是创造良好城市交通环境、规范驾驶员停车行为、保证道路畅通安全的重要手段。
违法停车取证系统，利用机器视觉代替人工视觉进行车辆目标提取、违法行为自动判定、自动跟踪放大、自动车牌识别，兼具机器连续工作优势和人类部分认知能力，准确、快速地对机动车违法停车行为从车辆前部或尾部进行取证记录，适用于对城市道路上的机动车违法停车行为进行取证治理。解决警力不足，达到非现场查处违法停车行为的目的。
系统具备违法停车自动取证、车牌自动识别、其他违法自动取证、违法片段录像、手动取证、多目标处理、多场景快速轮询取证、取证图片多种合成方式选择、图像防篡改、查询统计及交通违章处理、自动校时、网络远程维护等功能。
2、 系统架构
违法停车取证系统由前端违法停车取证系统、数据处理与缓存单元、网络交换及传输单元组成，数据通过光纤链路汇总至中心平台统一数据管理。
1) 违法抓拍取证系统：200万像素星光级红外违章检测一体球、200万像素星光红外违章一体球、200万像素红外检测一体球、深眸系列道路事件枪球联动系统
2) 数据处理与缓存单元：终端服务器
3) 网络交换及传输单元：工业级交换机、光纤收发器
违法停车取证设备可无缝接入海康威视iVMS-8600智能交通管理平台。同时系统支持多种国际标准协议、行业标准协议，开放性好。能接入支持标准协议的其它厂家平台。

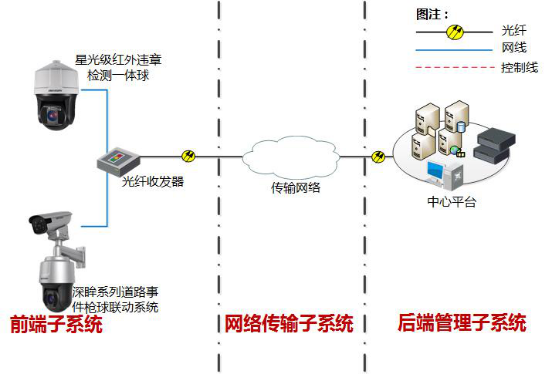

图1. 违法停车取证系统结构图
3、 系统功能
l 违法停车自动取证功能
l 车牌自动识别功能
l 其它违法行为自动取证功能
l 违法片段录像功能
l 手动取证功能
l 多目标处理功能
l 多场景快速轮询取证功能
l 取证图片多种合成方式
l 图像防篡改功能
l 数据断点续传功能
l 自动校时功能
l 网络远程维护功能
l 扩展前端声光报警提示及语言喊话功能
l 取证/监控自动切换功能
l 枪球联动扩展道路事件检测功能
l 枪球扩展流量监测检测功能
